智能制造|輕質墻板智能開槽機器人教學系統投入使用
時間:2022-09-28 來源:近日,由河北新大地研發的“輕質墻板智能開槽機器人系統”首臺套在江蘇某高校投入使用,該系統主要應用于高校、職校的現場教學使用,用于輕質墻板開槽的建模以及操作演示,目的在于讓學生對目前建筑領域內隔墻生產加工技術有一定認知,提升學生柔性制造加工的技藝水平,助力學生更快融入智能建造領域。
輕質墻板智能開槽機器人系統由機器人系統、機器人末端工具、AGV系統和其他附件組成。
通過在編程軟件中對機器人的運動軌跡、開槽參數進行設置,機器人即可進行自動開槽作業,并確保每個步驟都精準到位。
針對輕質墻板傳統的開槽方式存在直線度差、效率低、勞動強度大、粉塵量大等問題,河北新大地開展“輕質墻板智能開槽機器人系統”的研究,實現了機器人自動開槽在上輕質墻板的應用,通過建模自動完成輕質墻板的開槽作業,且具有直線度高、工作效率高和操作簡單等優點。

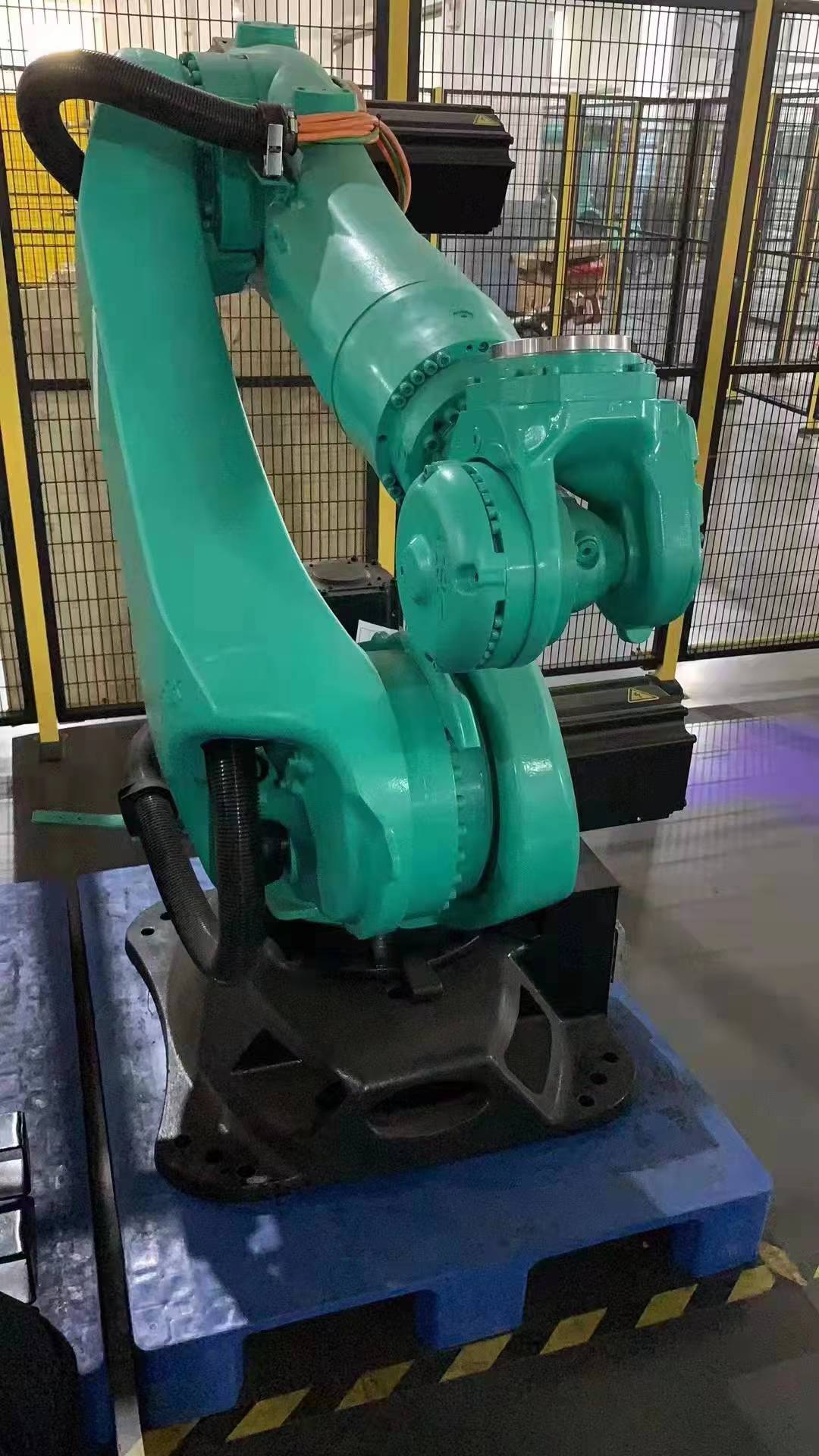

機器人系統采用6軸機器人,最大工作半徑可達2.7米。
機器人末端工具包括合金鋼銑刀3把,配備10mm刀桿,最高轉速達12000r/min,最高回轉速度達36000 r/min,配置4.5kW風冷主軸電機。
AGV系統可實現前進、后退、旋轉3個方向行走,最高行走速度達30m/min,導航精度為±10mm,停止精度為±10mm,舉升高度為50mm,驅動方式采用雙輪差速驅動。

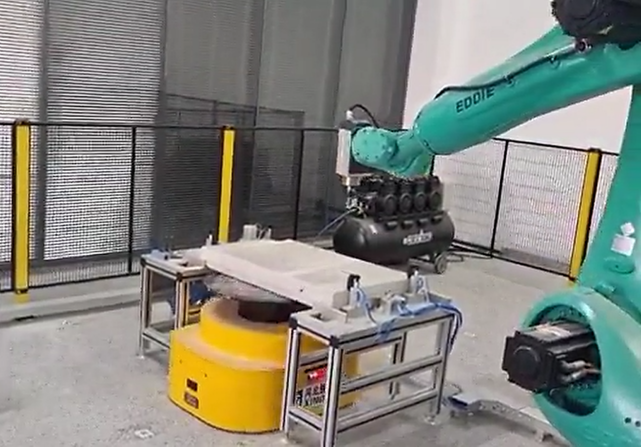

輕質墻板智能開槽機器人系統通過AGV實現輕質墻板的自動輸送,再配合機器人及機器人末端工具實現輕質墻板的自動開槽作業。
此項目的順利實施,能夠進一步提升智能建造技術專業的教學水平,同時為院校提供智能建造領域的專業技術人才實訓方案,為培養智能建造領域的高素質技術技能型人才貢獻力量!
